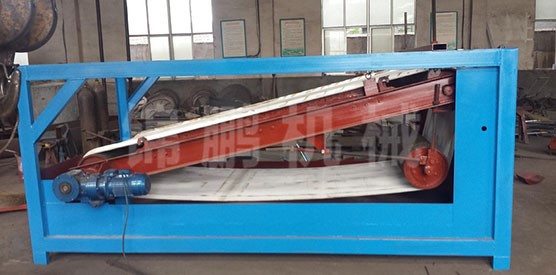

GTC平板式高梯度磁選機
一、概述:
GTC平板式高梯度磁選機是我公司自主發明的一種新型設備，具有自主知識產權，設備已申請國家發明專利。整機的設計和研發積物理力學、流體力學、磁力學于一體，具有超高磁場強度，最高磁場可達15000GS。本機的發明完全可以解決以下行業中對除鐵的高標準要求，并且造價僅為立環式高梯度磁選機的十分之一，性價比之高是立環式磁選機永遠無法超越的。從根本上解決了傳統磁選機在處理小顆粒狀物料時容易堵塞和帶料嚴重的世界性技術難題在高梯度磁選機領域?qū)儆诟锩酝黄?，其性能屬全球領先。
二、適用范圍:
GTC平板式高梯度磁選機主要適用于粒度5mm以下的弱磁性礦物的礦選及非金屬礦物的除鐵，如：云母粉、石英砂、鉀長石、霞石、螢石、硅線石、鋰輝石、高嶺土、錳礦、弱磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦、赤鐵礦、褐鐵礦、菱鐵礦、鈦鐵礦、鉻鐵礦、黑鎢礦、鉭鈮礦、赤泥等。也可用于煤、非金屬礦、建材等物料的除鐵作業。
三、主要組成:

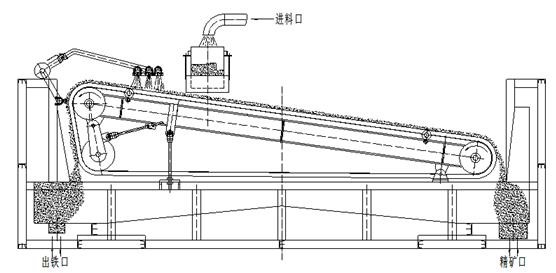

GTC平板式高梯度磁選機主要由支架、板式磁選系統、入料攪拌系統、水源系統、卸鐵系統、調節系統等結構組成。 工作時，物料流向和卸鐵系統成反向逆流式，非磁性物質利用物理學結構原理自流至出料口，經卸礦沖洗達到完全卸干凈的目的。磁性物質經長距離、長區域、多次數被超強磁場吸附，經卸鐵系統逆向運轉至出鐵口，經卸礦沖洗達到完全卸干凈的目的。
四、性能特點
1.GTC平板式高梯度磁選機磁系采用先進的計算機模擬設計，采用對斥形磁極排列結構 ,有效保障工作范圍內對鐵質的最大吸附面積和吸附能力。
2.磁性材料全部采用高強稀土釹鐵硼組成強力磁芯，釹鐵硼純度高，用量大，磁力強，最高磁場強度可達18000gs。在高梯度磁選機領域?qū)儆诟锩酝黄疲湫阅軐偃蝾I(lǐng)先。 整機最優化設計，磁系采用全密封結構，防氧化，保障在惡劣環境下強磁磁芯十年內磁力消耗不超過5%，不影響正常使用。
3. 驅動部分采用性能優良的無極調速電機，完全自動連續工作和卸鐵，節省人力，運行可靠無故障。整機入料系統采用電機攪拌結構，使物料進入磁選區時均勻且礦漿濃度符合選礦要求，使分選效果更加有效。
4.整機水源系統采用整體單一入水口，分閥控制各用水點。方便客戶配套上水設備，各閥門可根據實際需要開啟和調節用水量。
5. 物料通過或接觸部位全部采用不銹鋼或非磁性材質，有效避免設備對物料的二次污染。必要時重要部位可做耐磨處理。
6.整機結構可根據現場情況做敞開式或全密封式兩種結構?？蛇m應不同的客戶和現場條件要求。
五、主要技術參數:
| 型號 | 磁選區尺寸 | 處理量 | 最高磁場強度 | 分選粒度 | 整機功率 |
| GTC-520 | 500*2000mm | 1-3t/h | 13000-18000gs | ≤5mm | 1.1kw |
| GTC-620 | 600*2000mm | 3-5t/h | 13000-18000gs | ≤5mm | 1.5kw |
| GTC-820 | 800*2000mm | 5-10t/h | 13000-18000gs | ≤5mm | 2.2kw |
| GTC-1020 | 1000*2000mm | 10-15t/h | 13000-18000gs | ≤5mm | 3.0kw |
| GTC-1220 | 1200*2000mm | 15-20t/h | 13000-18000gs | ≤5mm | 4.0kw |
| GTC-1520 | 1500*2000mm | 20-25t/h | 13000-18000gs | ≤5mm | 5.5kw |
| GTC-1820 | 1800*2000mm | 25-30t/h | 13000-18000gs | ≤5mm | 7.5kw |
注：本設備各型號具體尺寸可根據用戶需求制作。
